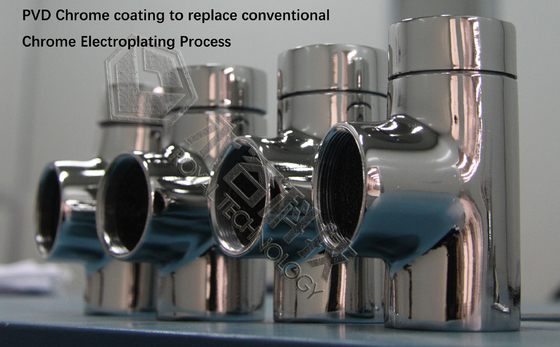

Замена Chrome гальванизируя с процессом PVD

Приложения

Хромирование — это обработка поверхности пленкой, которая широко используется во многих отраслях промышленности для обеспечения отличного блестящего декоративного покрытия, предотвращающего коррозию и истирание.

Однако гальваническое покрытие шестивалентным хромом (Cr6+) нанесло ущерб здоровью операторов и разрушило окружающую среду.Таким образом, гальваническое покрытие трехвалентным хромом (Cr3+) заменило покрытие Cr6+.

Но при более высоких требованиях клиентов к качеству и более низких производственных затратах производителей необходимо было найти альтернативное недорогое решение, предотвратив при этом негативное воздействие на здоровье и ущерб окружающей среде.

Лечение PVD было определено как идеальное решение этих проблем.

Компания Royal Technology разработала стандартизированное оборудование для нанесения покрытий методом PVD, которое можно наносить на различные материалы:

• ABS, ABS + PC, PA, PBT, латунь, латунный сплав, металлическая сталь, цинковый сплав, алюминиевый сплав.
  PVD произвел революцию в обработке хрома в таких отраслях, как:
  Автомобильная промышленность (например, внутренняя отделка, логотип и т. д.)
• Мода
• Бытовая электроника
• Инструментальные инструменты
• Освещение
• Упаковка
  Сантехника
• Бытовая техника

Да и во многих других отраслях детали нуждаются в защитных слоях и эстетичных покрытиях.

Преимущества

• Прочное производство
• Надежная конструкция
• Большая емкость
• Массовая производительность
• Экологически безопасное воспроизводимое покрытие
• Удобный

Кроме того, преимущества хромового покрытия PVD:

1. Экологичность: весь процесс чистый, без химических выбросов CO2
2. Высокоэстетичная отделка с блестящим металлическим эффектом
3. Высокая твердость, устойчивость к истиранию и коррозии, долговечность;высокая однородность;регулируемая толщина с помощью правильных рецептов покрытия и рабочих процессов
4. Высокая повторяемость, короткое время цикла, более экономичная продукция
5. Широкий выбор отделки: светоотражающая, глянцевая и матовая;яркость от прозрачного до полупрозрачного, от полного покрытия до отражающей отделки
6. Большое разнообразие подложек, большая гибкость и выбор дизайна продукта
7. Экономия для операторов
8. Надежность, возможность эксплуатации машины 24/7
9. Высокая доходность
10. Возможность вторичной переработки


    Процесс хромирования методом PVD




    ВЕРХНЕЕ ПОКРЫТИЕ
    Обеспечивает защиту металлического слоя PVD и повышает его производительность.

    МЕТАЛЛИЧЕСКИЙ СЛОЙ PVD
    Металл или сплав: хром, титан, медь, латунь, серебро, алюминий, никель-хром, нержавеющая сталь и другие.

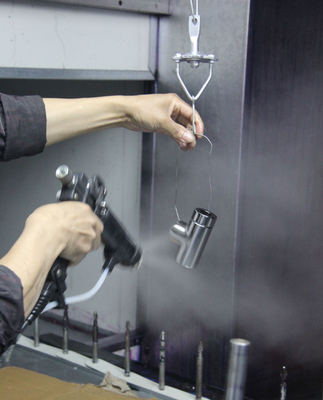

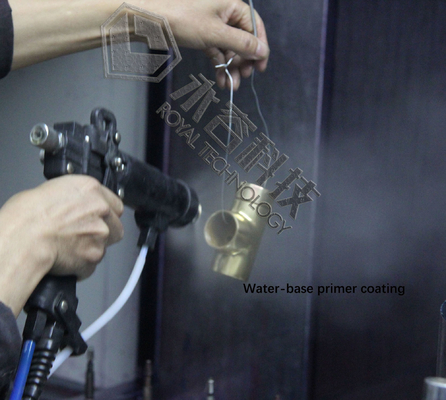

    БАЗОВОЕ ПОКРЫТИЕ
    Выравнивает дефекты основания, улучшает адгезию, придает блеск поверхности и повышает твердость основания.





    Технические характеристики

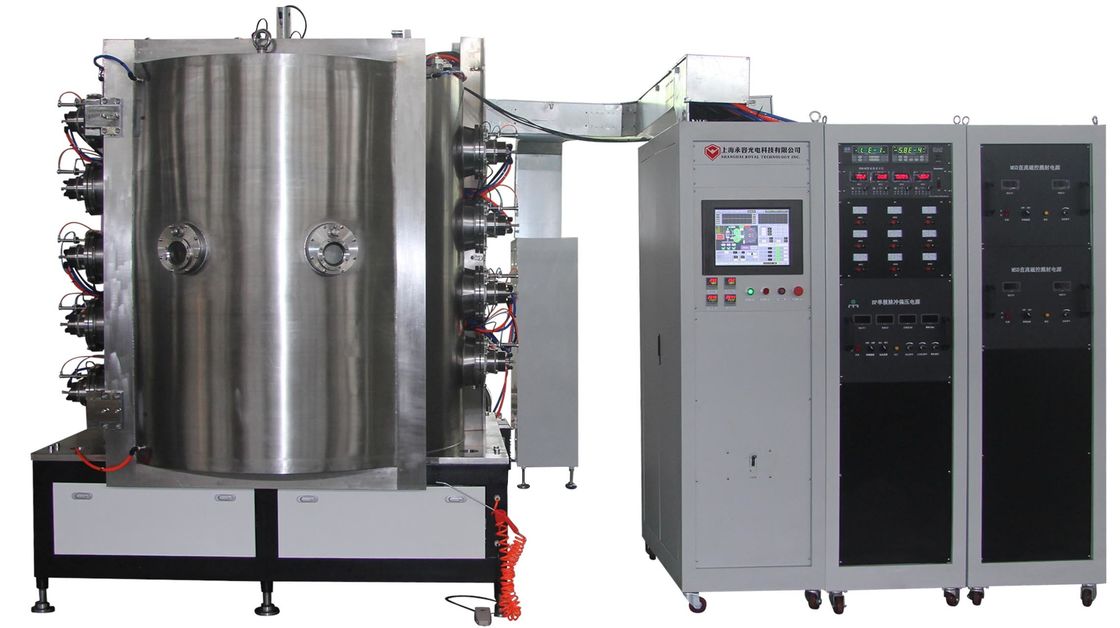

    Машина PVD-Cr1600 предназначена исключительно для замены традиционного гальванического хромирования.

    В сочетании с УФ-процессом нанесение покрытия распространяется на все материалы: пластмассы, сплавы латуни и цинка, а также мягкую сталь.Существует несколько источников напыления: катодный испаритель с дуговым катодом и катоды с магнетронным напылением обеспечивают максимальную гибкость и многочисленные требования к чистовой обработке с сокращенным временем цикла.
    Время цикла: 20~30 минут
    Вместимость за смену (8 часов): ок.15 циклов

    Модель: ПВД-Кр1600
    Камера осаждения (мм): нержавеющая сталь с вкладышами, φ1600 x H1600 (63 x 63 дюйма).
    Эффективная зона покрытия (мм): φ1350 x H1250
    Масса нагрузки (кг): 500 ~ 1000
    Количество сателлитов (мм): 6 x φ 350
    Импульсная мощность смещения: 48 кВт
    Мощность катода дуги (кВт): 9*5
    Мощность импульсного распыления (кВт): 2*48
    Вакуумный насос: механический, корневой и диффузионный насосный агрегат
    Система управления работой: обработка под управлением ПЛК с ЧМИ с сенсорным экраном
    Электрические шкафы (мм) Д x Ш x В: PS: 1200 x 2000 x 600
    Мощность: 600 х 2000 х 1000

    Требование к утилите

    Пространство для установки (Д x Ш x В), мм: 5000 x 4000 x 4000

    Силовая рабочая среда: 3 фазы, 380 В, 50 Гц,

    Давление сжатого воздуха: 0,5 МПа ~ 0,7 МПа, 5 ~ 8 кг/см2

    Расход охлаждающей воды: 120 литров/мин или более для дуги, источников распыления и вакуумных насосов;

    Температура воды (на входе): 20~25℃

    Давление воды (вход): 0,3 МПа ~ 0,4 МПа

    Давление воды (на выходе): менее 0,1 МПа, разница между входом и выходом около 0,3 МПа.

    Качество воды: сопротивление не менее 5кОмсм

    Конфигурация машины в соответствии с требованиями заказчика,приспособлениедизайн и план планировки мастерскойможет поставляться по требованиюКоролевская технология.



    Ключевые компоненты Введение


    1. Спутники

11. Прочная конструкция и прецизионная лазерная обработка
12. Уплотнительное устройство с магнитной жидкостью

• Механические подшипники (дополнительно керамические подшипники)



  2. Группы вакуумных насосов

  2.1 Эффективная система откачки содержит 2 комплекта диффузионных насосов DP28”
  2.2 Устройство охлаждающей ловушки для предотвращения попадания молекул паров масла в камеру диффузионным насосом.




  3. Источники осаждения

  3.1 катодные дуги, распределенные по камерам с 2 линиями
  3.2 2 комплекта катодов магнетронного распыления, установленных на стенке камеры
  3.3 Низкотемпературное осаждение
  3.4 Рекомендуемые материалы подложки:
  Пластмассы: ABS, PC, PC/ABS, PC/PBT, PC/PRT, PA (стекловолокно и минеральное усиление)
  многие другие полимеры;с лакокрасочными покрытиями, стекло.
  Металлы: нержавеющая сталь, алюминий, титановые сплавы, алюминиевые сплавы, цинковые сплавы, латунь и многие другие металлы.
  3.5 Рекомендуемые целевые металлы
  Хром, титан, цирконий, алюминий, нержавеющая сталь, медь, серебро, золото
  и многие другие нефеффомагнитные металлы.




  4. Эксплуатация иСистема контроля:Человеко-машинный интерфейс (ЧМИ)

  Специально разработанный пользовательский интерфейс может быть запрограммирован на выбранных вами языках.
  История процессов покрытия сохраняется автоматически
  В любой момент можно вызвать и выполнить 10 процессов нанесения покрытия.( № 0 ~ № 9)
  Страница цикла: показывает все параметры, которые необходимо выбрать для создания процесса.
  Страницы устранения неполадок и аварийных сигналов
  Страница обслуживания
  Электронные компоненты: бренды Wöhner, Schneider, Omron.



  Описания, представленные выше, являются чисто ориентировочными, Royal Techнологияоставляет за собой право предоставлять точные данные или вносить изменения в процессе изготовления машины.
