| Наименование марки: | ROYAL |
| Номер модели: | RTSP1400 |
| MOQ: | 1 комплект |
| цена: | обсуждаемый |
| Условия оплаты: | АККРЕДИТИВ, D/A, D/P, T/T |
| Способность к поставкам: | 10 комплектов в месяц |

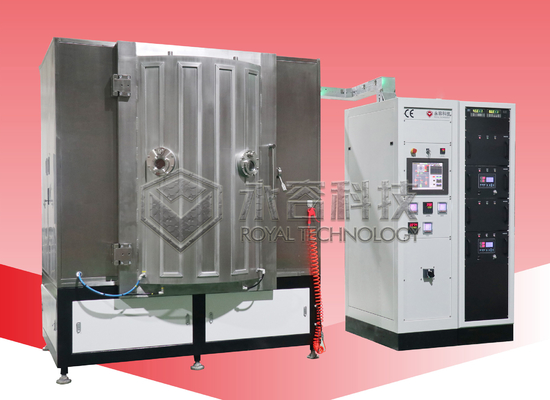

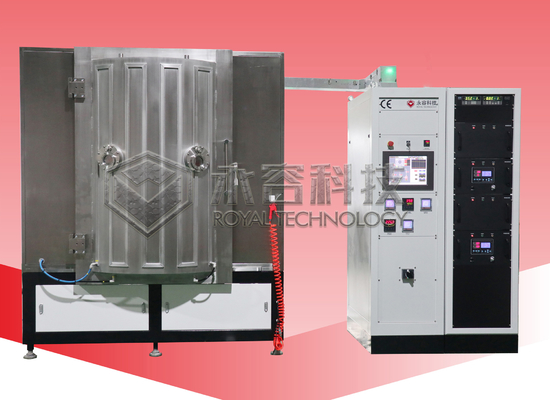

Машина для вакуумного металлизации автомобильных зеркал / Система вакуумного металлизации автомобильных зеркал из алюминия, хрома
Автомобильное зеркало Вакуумная металлизирующая машина Введение
Машина имеет 2 метода: источник теплового испарения и источник магниторонного распыливания катодов.
Магнитронное распыление - это процесс плазменного покрытия, при котором распыленный материал выбрасывается из-за бомбардировки ионов на целевую поверхность.Вакуумная камера ПВД-машины для покрытия заполнена инертным газомПри применении высокого напряжения создается светящийся разряд, в результате которого ионы ускоряются к поверхности цели и получается плазменное покрытие.Аргоновые ионы будут выбрасывать распыляющие материалы с целевой поверхности (распыливание), в результате чего на продукты перед целью появляется распыленный слой покрытия
Источником теплового испарения является вольфрамовое волокно для испарения Cr или Al и получения слоя хрома / алюминия на стекле для образования зеркал с высоким отражением.
Обычно магнитронный распылитель используется для распыливания хрома, материалов из нержавеющей стали; Ал и Ку откладываются с источниками теплового испарения.
Устройства для вакуумного металлизации автомобильных зеркал
1. Вакуумная камера представляет собой вертикальную конструкцию с одной дверью из нержавеющей стали.
2Вакуумная система состоит из механического насоса, корневого и диффузионного.
3Система покрытия для 10 ~ 28 дуги или 1 ~ 4 дуги столбца или плоской дуги.
4Высокомощный импульсный источник питания.
5Надувная система имеет 1~4 комплекта инструмента контроля массового потока и дисплея потока газа.
6Электрическая система управления оснащена звуковыми и световыми сигнализационными устройствами для перегрузки цепи, отключения воды и воздуха.
7Система управления (touch screen + PLC) отображает подробные параметры в режиме реального времени и полностью автоматически контролирует весь производственный процесс в режиме автоматического запуска.
Автомобильное зеркало Вакуумные модели металлизирующих машин
| Система/модель | RTEP1200-SPDC | RTEP1400-SPDC | RTEP1600-SPDC | |
| Размер камеры | Диаметр | 1200 мм | 1400 мм | 1600 мм |
| Высота | 1400 мм | 1600 мм | 1800 мм | |
| Главный Производительность |
Окончательное давление | 10-4Pa | ||
| Рабочее давление | От 1 ATM до 5x10-5 Pa в течение 15 минут (без нагрузки) | |||
| Просмотр окон | Установлено | 1 | ||
| Количество Филаменты |
ПК | 18 ~ 22 | 20 ~ 24 | 20 ~ 26 |
| Выкачивание Система |
Предыдущий класс насос |
70 л/с | 150 л/с | 150 л/с |
| Корневой насос | 600 л/с | 1200 л/с | 1200 л/с | |
| Диффузионный насос | 17500 л/с | 30000 л/с | 60000 л/с | |
| Удерживающий насос | 30 л/с | |||
| Система мониторинга слоев | Кристальный монитор | Одночувствительный датчик/шестикомпонентный датчик | ||
| Вакуумный прибор | 1 банкомат ~ 10-4 Pa | |||
| Контрольная коробка | Установлено | 1 | ||
| Испарение Силовое питание |
30 кВт | 35 кВт | 50 кВт | |
| Цель распыливания | ПК | 2 ~ 4 | ||
| Испарение Силовое питание |
RF или DC | |||
| Работа системы | Автоматический/ручный | |||
| Охлаждающая вода скорость потока |
100 л/мин | 120 л/мин | 150 л/мин | |
| Высокий вакуум Вентиль |
24 дюйма | 36 дюймов | 36 дюймов | |
| Клапан грубости | 6 дюймов | 6 дюймов | 8 дюймов | |
| Предний клапан | 6 дюймов | |||
| Клапан для утечки | 2 дюйма | |||
| Сдерживающий клапан (возможно) |
1 дюйм | |||
| Охлаждающая башня | 15 RT (давление воды: 4 кг/ см2; падение давления: 2 кг/ см2) | |||
| Охлаждающая вода | Вход: 18°C; выход: 25°C; стандарт: 20±1°C | |||
| Электрическая система управления | ПЛК | |||
| Общая мощность Требование |
75 кВт | 85 кВт | 95 кВт | |
| Экология Требование |
Класс 100000 Чистая комната; Эпоксидный пол; Кондиционер; Температура 25±3°C; HUM50±10 | |||

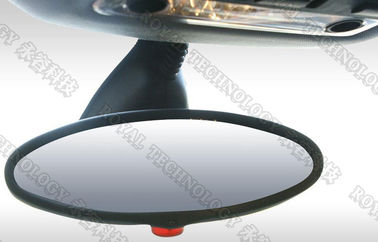

Royal Technology обеспечивает весь план производства автомобильных зеркал, от резки стекла, очистки, изгиба, покрытия до сборки окончательного процесса.
Пожалуйста, свяжитесь с нами для получения дополнительных сведений, Royal Technology с честью предоставит вам полные решения по покрытию.
