Медные украшения олова лакировочной машины олова ПВД монтажной платы/ПВД покрывая на латунной доске
Модель машины ПВД: РТСП1215-МФ конструировано и начато для того чтобы депозировать покрытие золота олова на медной монтажной плате. Фильм олова тонкий произведенный в окружающей среде глубокого вакуума, которая сильно увеличила единообразие и очищенность.
Медные конструктивные особенности лакировочной машины олова ПВД монтажной платы:
1. камера 8-сидес с равным определяет размер монтажные фланцы, которые могут собрать и обменять источник иона и катоды или дуги катоды брызгать флексиблелы основанные на процессах покрытия потребуйте.
2. Компактный дизайн которые только занимают 20скм;
3. Источник иона для пре-обработки и ионного луча чистки плазмы помог низложению для увеличения прилипания фильма.
4. Высокий пакет скорости откачки и стабилизированную конфигурацию, магнитно насосы подвеса молекулярные можно установить в любом направлении.
Медные спецификации лакировочной машины олова ПВД монтажной платы
Представление
1. Окончательное давление вакуума: улучшайте чем торр. 5.0×10-6.
2. Работая давление вакуума: Торр. 1.0×10-4.
3. Время Пумпиндаун: от 1 атм к 1.0×10-4 Торр≤ 3 минуты (комнатная температура, сухая, очищает и опорожняет камеру)
4. Металлизировать материал (брызгая + испарение дуги): Ни, Ку, Аг, Ау, ти, Зр, Кр етк.
5. Работая модель: Полное автоматически /Semi-Auto/ вручную
Структура

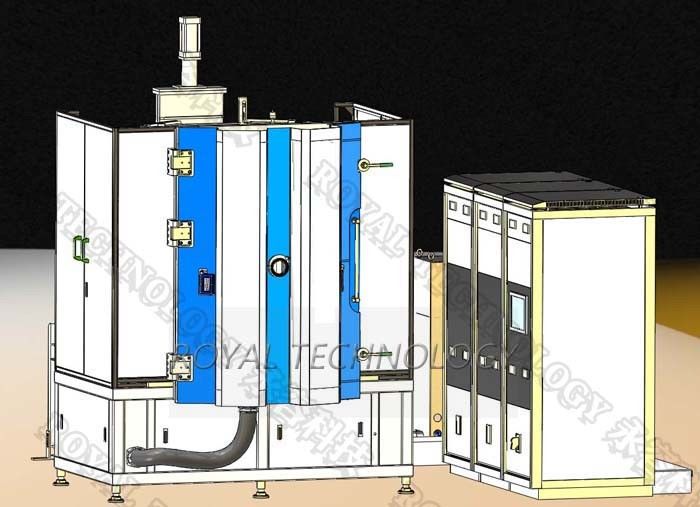

Лакировочная машина вакуума содержит систему ключа завершенный перечисленную ниже:
1. Камера вакуума
2. Насосная система вакуума Роухгинг (пакет насоса предварительной откачки)
3. Система вачуумного насоса глубокого вакуума (магнитно насос подвеса молекулярный)
4. Электрическая система контроля и деятельности
5. Система объекта Ауксилярры (подсистема)
6. Система низложения
| Данные по РТСП1215-МФ технические | |||||||
| МОДЕЛЬ | РТСП1215-МФ | ||||||
| ТЕХНОЛОГИЯ | Брызгать магнетрона (МФ) | ||||||
| МАТЕРИАЛ | Нержавеющая сталь (С304) | ||||||
| РАЗМЕР КАМЕРЫ | Φ1200*Х1500мм | ||||||
| ТИП КАМЕРЫ | 8-сидес, вертикаль, 1 дверь | ||||||
| БРЫЗГАТЬ СИСТЕМА | 4 катода брызгать наборов плоскостных | ||||||
| МАТЕРИАЛ НИЗЛОЖЕНИЯ | Алюминий, серебр, медь, Kроме, нержавеющая сталь, никель, титан, олово | ||||||
| ИСТОЧНИК НИЗЛОЖЕНИЯ | 4 плоскостных катода брызгать + источник иона для чистки плазмы | ||||||
| ГАЗ | МФК 2 пути, Ар, Н2 | ||||||
| КОНТРОЛЬ | ПЛК (Программабле регулятор логики) + Экран касания |
||||||
| НАСОСНАЯ СИСТЕМА | СВ300Б - 1 набор (Лейболд) | ||||||
| ВАУ1001 - 1 устанавливает (Лейболд) | |||||||
| D60T- 1 набор (Лейболд) | |||||||
| МГК3304 - 2 набора (Осака) | |||||||
| ПРЕ-ОБРАБОТКА | Косое электропитание: КВ 1*36 | ||||||
| СИСТЕМА БЕЗОПАСНОСТИ | Многочисленные блокировки безопасности для защиты операторов и оборудование |
||||||
| ОХЛАЖДАТЬ | Холодная вода | ||||||
| СИЛА ЭЛЕКТРИЧЕСКАЯ | 480В/3 фасес/60ХЗ (США уступчивые) | ||||||
| 460В/3 фасес/50ХЗ (Азия уступчивая) | |||||||
| 380В/3 фасес/50ХЗ (ЭУ-КЭ уступчивое) | |||||||
| СЛЕД НОГИ | Л3000*В3000*Х2000мм | ||||||
| ПОЛНЫЙ ВЕС | 7,0 т | ||||||
| СЛЕД НОГИ | (Л*В*Х) 5000*4000 *4000 ММ | ||||||
| ВРЕМЯ ЦИКЛА | 30~40 минут (в зависимости от материала субстрата, геометрия и условия окружающей среды субстрата) |
||||||
| СИЛА МАКСИМАЛЬНАЯ. | 110КВ | ||||||
| ПОТРЕБЛЕНИЕ СРЕДНЕЙ МОЩНОСТИ (ПРИБЛИЗИТЕЛЬНО) | 50 КВ |
||||||

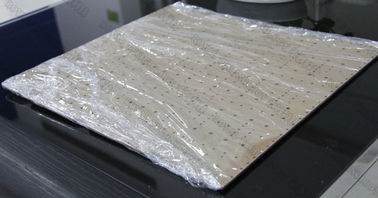

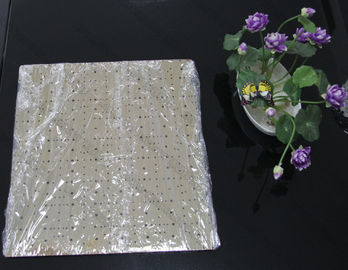

Медный образец покрытия олова ПВД монтажной платы
Пожалуйста свяжитесь мы для больше спецификаций, королевская технология удостаивает для того чтобы обеспечить вам полные решения покрытия.
