| Наименование марки: | ROYAL |
| Номер модели: | RTAC1800 |
| MOQ: | 18 комплектов |
| цена: | обсуждаемый |
| Условия оплаты: | АККРЕДИТИВ, D/A, D/P, T/T |
| Способность к поставкам: | 22 набора в месяц |

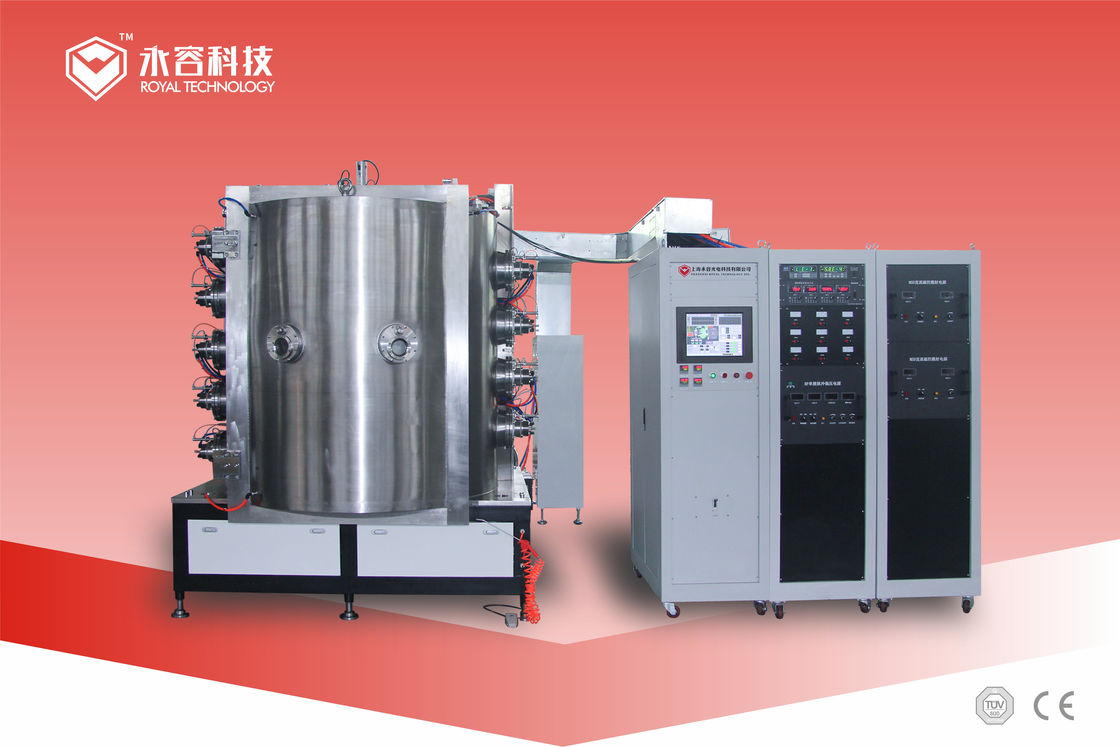

Характеристики оборудования для покрытия керамической ПВД:
1. вакуумная камера вертикальная одна открытая дверь, 304 изготовлена из нержавеющей стали, вакуумная камера внутренний диаметр от φ1400mm-Φ2000mm;
2Вакуумная система с помощью вращающегося насоса, корневого насоса и диффузионного насоса для масла или молекулярного насоса;
3Система покрытия использует 1-2 промежуточных частотных магнитов для управления источником питания распыливания, имеет 1-2 пары несбалансированных магнитов для управления целью и имеет 14-40 источников дуги.
4Высокоэффективный источник питания с импульсным смещением;
5. Система газификации использует отечественный или импортный газообразный массовой потокомер, контрольный (демонстрационный) счетчик объема потока газа;
6. установка электроуправляемой системы электрическая цепь перегружена, отключается водоснабжение, отключается акусто-оптическое сигнализационное устройство;
7Система управления (touch-screen +PLC), в режиме реального времени отображение детальных параметров, полностью автоматическое управление всем производственным процессом и автоматическая память технологических параметров.
Оборудование для покрытия ПВД - спецификации RTAC1618
| Модель | RTAC1618 | ||
| Материал | Нержавеющая сталь (S304) | ||
| Размер камеры | Φ1600*1800 мм (H) | ||
| Система насоса | Вакуумный насос с вращающимся поршнем (механический) | ||
| Вакуумный насос с вращающимся ваном (держание) | |||
| Вакуумный насос для корней | |||
| Диффузионный насос | |||
| Технологии | Ионное покрытие (многодуговые источники) | ||
| Типичные цели | Хром, титан, цирконий, тиал | ||
| Газ | Массовые газовые потокометры (Ar, N2,) Аргон, азот | ||
| Контроль | PLC ((Программируемый логический контроллер) | ||
| Система безопасности | Многочисленные блокировки безопасности для защиты операторов и оборудования | ||
| СОХЛЕДЕНИЕ | Рециклировать охлаждающую воду | ||
| Отопление | Нагреватель, до 300°C | ||
| ПОУэр Макс. | 150 КВт (приблизительно) | ||
| Среднее потребление электроэнергии | 70 кВт (приблизительно) | ||
Керамическое оборудование для нанесения ПВД-покрытийиспользует технологию ионного покрытия для испарения твердых металлов, таких как титан,Хром с помощью источника катодной дуги и конденсации ионизированных металлов на поверхности продукта для получения нанотонкой пленки в условиях высокого вакуумаС реакционным газом, таким как азот, для создания различных цветов.
Другие индивидуальные размеры машин доступны на основе определенных размеров продукции и спроса на мощность.
Модель | RTAC-1008 | RTAC-1012 | RTAC-1215 | RTAC-1416 | RTAC-1618 | ||||||
| Внутренний размер камеры | 1000х800 мм | 1000х1200 мм | 1200х1500 мм | 1400х1600 мм | 1600х1600 мм | ||||||
| Тип источника питания | Электрическое питание дугой, питание нитью, питание импульсным уклоном | ||||||||||
| Структура вакуумной камеры | Вертикальная конструкция передней двери, задняя система выхлопа воздуха и двойная камера охлаждения водой | ||||||||||
| Материал вакуумной камеры | из нержавеющей стали 304/316L | ||||||||||
| Окончательный вакуум | 6.0x10-4Pa (камера разгрузки, очистки, сушки) | ||||||||||
| Скорость вакуумного насоса | от атмосферы до 8,0*10-3Pa ≤15 минут | ||||||||||
| Вакуумная насосная система | Диффузионный насос или молекулярный насос + Корневой насос + Механический насос + Удерживающий насос (конкретная модель может быть выбрана в соответствии с требованиями клиента) | ||||||||||
| Источник дуги | 6 единиц или 8 единиц | 8 единиц или 10 единиц | 10 единиц или 12 единиц | 14 единиц или 16 единиц | 16 единиц или 18 единиц | ||||||
| Электрическое питание с предубеждением | 20 КВт/комплект | 20 КВт/комплект | 30 КВт/комплект | 40 КВт/комплект | 50 кВт/комплект | ||||||
| Модель вождения | Планетарный оборот и вращение, регулирование скорости переменной частоты (управляемый и регулируемый) | ||||||||||
| Система отопления | Управляемый и регулируемый от комнатной температуры до 450°C (управление температурой PID) | ||||||||||
| МФК | Система управления и отображения газового потока в процессе с тремя или четырьмя путями, система выборочного автоматического газирования | ||||||||||
| Система охлаждения | Режим охлаждения циркуляции воды, охлаждающая башня воды или промышленный охладитель воды или система глубокого охлаждения (представляется заказчиком) | ||||||||||
| Режим управления | Режим ручной/автоматической интеграции, работа с сенсорным экраном, управление ПЛК или компьютером | ||||||||||
| Общая мощность | 30 кВт | 35 кВт | 45 кВт | 60 кВт | 75 кВт | ||||||
| Сигнализация и защита | Тревога о нехватке воды, перенапряжении и перенапряжении, открытой цепи и других ненормальных условиях насосов, целей и т.д. и выполнение соответствующих защитных мер и электрической функции блокировки | ||||||||||
| Площадь оборудования | W2,5m*L3,5m | W3m*L4m | W4m*L5m | W4,5m*L6m | W5m*L7m | ||||||
| Другие технические параметры | Давление воды ≥ 0,2 МПа, температура воды ≤ 25°C, давление воздуха 0,5-0,8 МПа | ||||||||||
| Примечания | Специфическая конфигурация оборудования для покрытия может быть разработана в соответствии с требованиями процесса покрытия. | ||||||||||

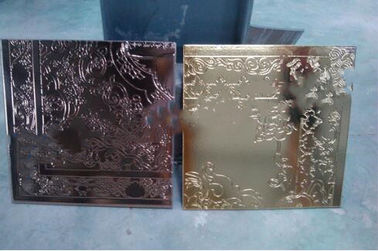

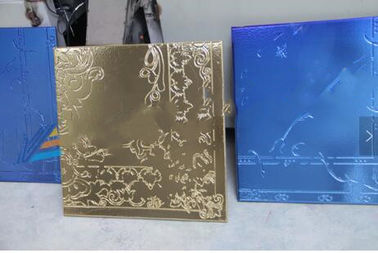

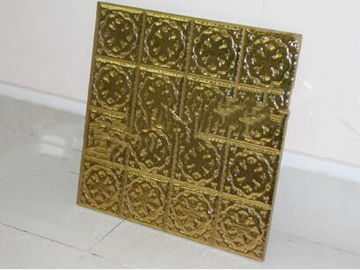

Керамические файлы Образцы покрытий ПВД
Пожалуйста, свяжитесь с нами для получения дополнительных сведений, Royal Technology с честью предоставит вам полные решения по покрытию.
