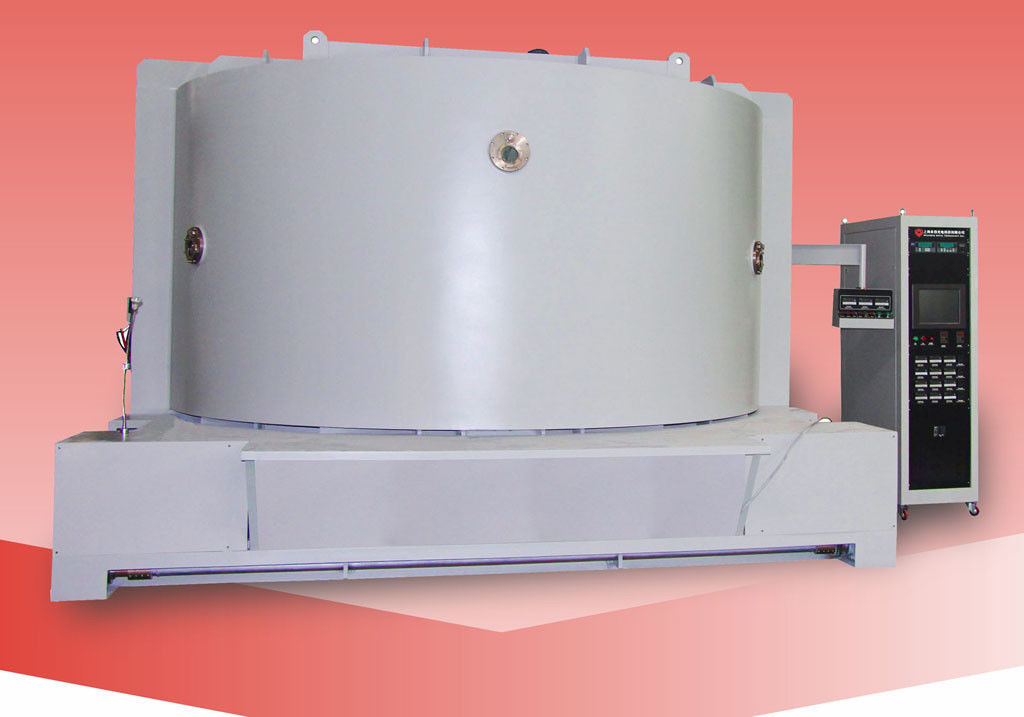

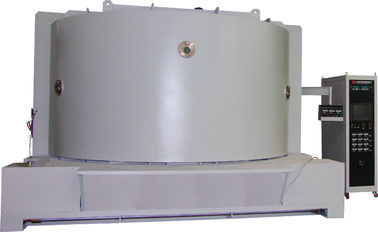

Машина для вакуумного металлизации автомобильных логотипов - RTEP3600

Система металлизации хрома RTEP3600 PVD была разработана и изготовлена специально для отложения рефлекторной пленки на доске автомобильного логотипа.

Максимальный размер подложки: диаметр 3300 мм, глубина: < 300 мм.

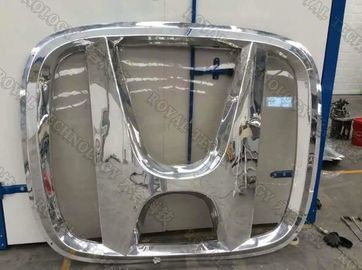

С помощью технологии теплового испарения PVD, которая откладывает тонкую высокоотражательную пленку на поверхность PMMA (акриловый), получается выдающийся слой покрытия, как ниже: в течение дня,Символы знаков выглядят как твердый металл (эффект из нержавеющей стали); ночью они освещаются (внутренний светодиод установлен) спереди, сзади и сбоку.

Время строительства: 2014

Применение: Автомобильные логотипы, рекламные щиты, PMMA, PC, ABS и т.д.ЛДекоративные изделия большого размера для металлизации пленок с высоким отражанием.

Тип:

Вертикальная ориентация, цилиндр, раздвижная дверь при движении мотора на рельсе.

Конструкционные характеристики:

Очистка плазмы, устройство для бомбардировки газом аргоном, система светового разряда.

Сдвижная дверь по модели мотоцикла.

Устойчивая конструкция и высококачественные конфигурации

 Система управления ПЛК + сенсорный экран, полностью автоматическая/ Ручноконтроль

Быстрый вакуумЭвакуационная система

Разработан исключительно дляКарусель Структура для легкой погрузка/погрузка

Легкий доступ к рабочей среде для обслуживания

Технические характеристики:

Производительность

1. Окончательное вакуумное давление: лучше 5,0×10-6 Торр.

2Рабочее вакуумное давление: 1,0×10-4 Торр.

3Накачиваю. Время отключения: от 1 atm до 1,0×10-4Torr≤3 минуты (комнатная температура, сухая, чистая и пустая камера)

4Материал металлизирующий (испарение): Al, Cr, Sn, Ti, SS, Cu... и т.д.

5Модель работы: полностью автоматически / полуавтоматически / вручную

Структура

Машина для вакуумного покрытия содержит ключевую комплектующую систему, перечисленную ниже:

1Вакуумная камера.
1.1Размер: внутренний диаметр: 3600мм

         Внутренняя высота: 1700 мм

1.2 Материал: вакуумная камера:  SS41 мягкая сталь

            Двери и фланцы: SS41 мягкая сталь

       Структура укрепления камеры: мягкая сталь SS41, с окрашенной отделкой поверхности.

 Камера шасси SS41 мягкой стали с окрашенной отделкой поверхности.

1.3 Испарение ShИльда : SUS304

1.4 Окно просмотра:на дверь камеры

1.5 Вентилятор вакуумной камеры (включая глушитель)

1.6 Дверь:SS41 мягкая сталь

2Ру.гинг Вакуумная насосная система (пакет обратного насоса)

3Высоковакуумная насосная система (диффузионный насос) + Устройство холодной ловушки)

4Электрическая система управления и управления- ПЛК + сенсорный экран

4.1 Основная схема: выключатель без предохранителя, электромагнитный выключатель, C/T в серийном типе

4.2 Мощность испарения

4.3 Система управления испарением

4.4  Операционная система: сенсорный экран + PLC, управление рецептами и регистрация данных, автоматическое отключение, автоматическая эвакуация, автоматическое покрытие

4.5  Вакуумное давлениеИзмерениеСистема

     Вакуумный прибор:Пирани + Пенинговый габарит

     Размер термопары: 760 Торр ~ 5*10-4Торр

4.6Система сигнализации: давление сжатого воздуха,Поток охлаждающей воды,Мисс-операция

4.7Индикатор мощности: индикатор напряжения и индикатор тока нагрузки

5. Система отложения

5.1 Источник испарения вольфрамовой нити

5.2 Cr/Al провода

6. Подсистема

6.1 Система управления клапаном сжатого воздуха

6.2 Система охлаждающей воды:Водопровод и система переключателя клапана

6.3 Полихолодный (-120~-145°C)БруксКриопомпа для опции.

 Рабочая среда

 Сжатый воздух: 5~8 кг/см2

Вода для охлаждения: температура ввода воды: 20-25°C, 200 литров/мин,
           Давление воды: 2~3 кг/см2,

Мощность: 3 фазы 380V 50Hz ((60Hz),200КВА

Площадь установки: (ЛГБТ) 16000*6000*3000 мм

Выхлоп: Вентиляция для механический насосс

Уборная очень рекомендуется.

Преимущества

1Прочный, срок службы до 5 ~ 8 лет, даже для наружного использования

2Легко собирать и обслуживать с помощью винтов или подвески.

3. Безопасный и надежный. Материал PMMA делает его намного легче по весу, чем металлические логотипы и сильно снижает риск травм от падения.

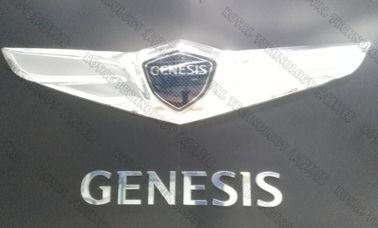

4Выдающаяся эстетическая отделка: в дневное время символы автомобильных знаков выглядят как твердый металл (эффект нержавеющей стали); в то время как ночьюони освещаются (установлен внутренний светодиодный фонарь) спереди, задний и боковой взгляды.

Преимущества

Дверь, расположенная в железнодорожном пути, управляемая двигателем, автоматически скользящая, легкая в эксплуатации и очень удобная для погрузки/разгрузки Максимальный размер изделия:3000 мм Подходит для прозрачного покрытия отделки Уникальный дизайн вращающейся стойки и системы испарения для обеспечения высокой однородности.

A: Высота от субстрата до источника испарения может быть регулирована гибко

B: Расстояние от источников испарения может быть регулировано

С: 3 группы источников испарения для идеального покрытия полной площади
