Вакуумная металлизирующая машина для пластика, напыление пленки с высоким коэффициентом отражения, нанесение отражателя освещения
Введение:
Компания Royal Technology спроектировала, изготовила и установила более 100 комплектов систем нанесения покрытий методом термического испарения по всему миру, охватывающих различные области применения и отрасли, такие как:
Пластиковая отделка салона и экстерьера автомобиля
Освещение и компоненты автомобиля
Коммерческие, промышленные и бытовые светодиодные отражатели для освещения
Косметические пакеты
Стеклянная посуда и зеркала
Электронные потребительские товары
Экранирование EMI и пленки NCVM
Детали игрушек и спортивные товары
Бытовая техника стиральных машин и различные аксессуары мебели
Мода, часы и часы
И это лишь некоторые из них: во многих других областях процессы вакуумной металлизации методом PVD продолжают использоваться и развиваться в лакокрасочной промышленности.

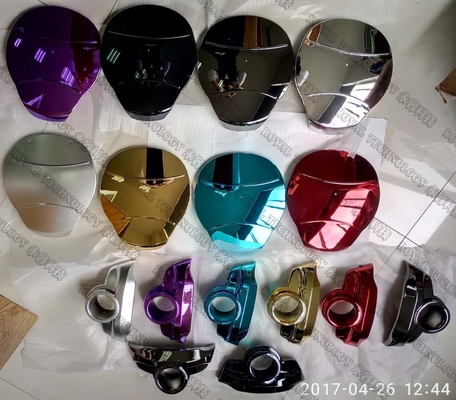

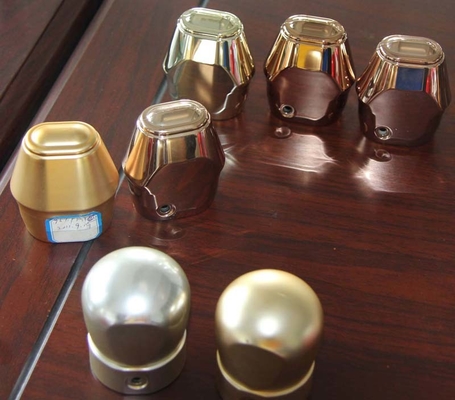

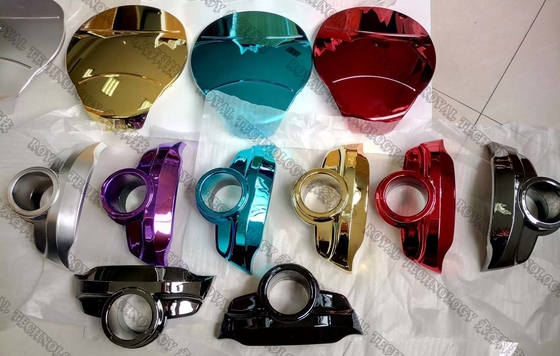

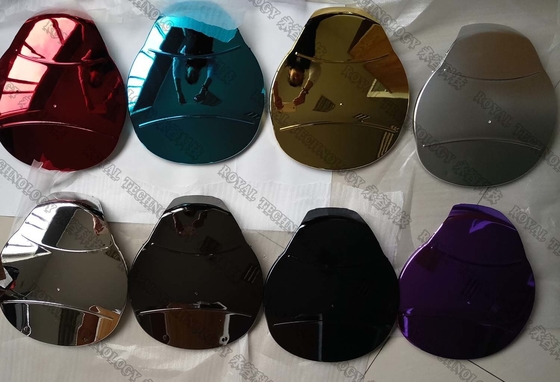

Процесс металлизации PVD придает объектам блестящий, отражающий металлический вид, который может быть разных цветов.
Процесс вакуумной металлизации PVD:
Заготовки загружаются на сателлиты, которые затем закрепляются на стеллажной системе.
Закрытие дверцы камеры (№ 1) и запуск программы автоматического процесса с ЧМИ
Оператор выгрузки/загрузки заготовок для другой двери (№2)
После того, как процесс автометаллизации завершен, проветрите процесс и откройте дверь №1;закройте дверь №2 и повторите циклы.
Весь процесс выполняется быстро и значительно улучшает качество и красоту материалов.
Высокая производительность, экономия рабочего времени, резкое снижение себестоимости продукции.

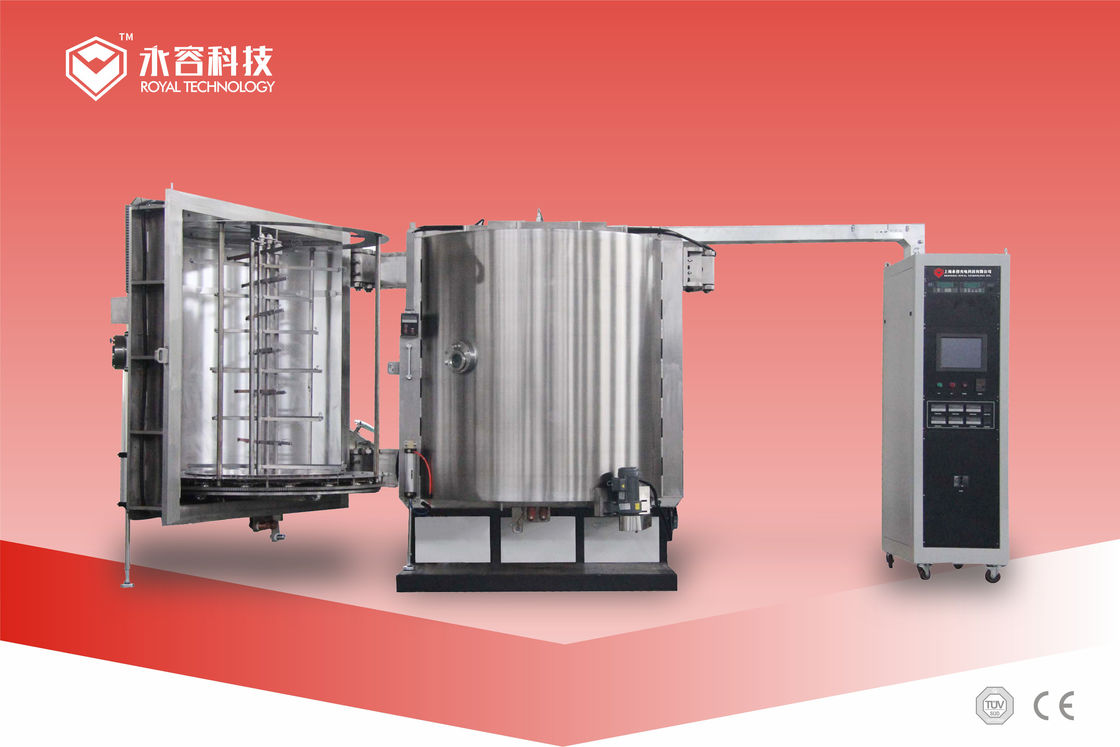

Система металлизации Royal Technology доступна как в вертикальном, так и в горизонтальном исполнении.
Камеры изготавливаются цилиндрической и кубической формы.
Мы используем материал из нержавеющей стали для изготовления и лучшие комплектующие на мировом рынке для обеспечения высокого качества и надежности машин производства Royal Technology.Конструкция планетарной роторной системы обеспечивает идеально однородное покрытие.
Техническая спецификация:
| Описание | РТЭП1000 | RTEP1418 | RTEP1616 | РТЭП1820 | |
| Камера для показаний | мм | φ1000 x В1000 |
φ1400 x В1800
|
φ1600 x В1600 |
φ1800 x В2000
|
| Структура двери | установлен | 1 | 2 | 2 | 2 |
| Источники испарения | шт | 16 | 20~28 | 24 | 32 |
| Количество спутников | стержни | 6 | 6,8 | 6,8,10 | 6,8,10, 12 |
| Эффективная площадь покрытия | мм | φ250 *6*H700 |
φ370*6*H1500 φ300*8*H1500 |
φ440*6*H1300 φ350*8 *H1300 φ300*10 *H1300 |
φ500*6*H1700 φ400*8*H1700 φ340*10*H1700 φ290*12*H1700 |
| Время цикла | мин. | 10~12 | 15 | 15 | 15~20 |
| Источник питания испарения | кВА | 20 | 30 | 35 | 40 |
| Блок питания для плазменной очистки |
кВА
|
7 | 10 | 10 | 10 |
| Абсолютный вакуум | 8,0*10-4Па | ||||
| Скорость откачки | от атм до 9,0×10-3Pa≤10 минут (при комнатной температуре, чистоте и разгрузке) | ||||
| Производительность роторно-поршневого насоса | Л/С | 70 | 150 | 150 | 150 * 2 |
| Производительность насоса Рутса | Л/С | 300 | 600 | 600 | 1200 |
|
Производительность диффузионного насоса (с холодной ловушкой) |
Л/С | 6000 | 8000 | 8000 | 2*8000 |
| Удерживающая мощность насоса | Л/С | 15 | 30 | 30 | 70 |
| Приблизительная максимальная мощность | кВт | 50 | 75 | 75 | 110 |
|
Приблизительная средняя мощность
|
кВт | 25 | 35 | 35 | 60 |
| Приблизительный вес | КГ | 4500 | 7300 | 9000 | 11000 |
| Отпечаток стопы (ДхШхВ) | мм | 3000*3000*2200 | 5000*4000*3500 | 6000*5500*3200 | 6500*6000*3800 |
Примечание: Конфигурация машины, соответствующая требованиям заказчика, конструкция крепежа и мастерская.
План компоновки поддерживает от Royal Tech.
Пожалуйста, свяжитесь с нами для получения дополнительных спецификаций, Royal Technology имеет честь предоставить вам комплексные решения для покрытий.
