EMI защищая машину низложения фильма, многофункциональное термальное испарение и DC брызгая система покрытия
Сводка:
Вакуум RTEP1616-SPDC металлизируя машину специально конструирован для EMI защищая низложение тонкого фильма, которое широко использовало в деталях приборов, компьютеров, тетрадей, бытовой электроники, бытовой техники, космических и военных радиосвязи.
Наши клиенты являются следующими: Sumgsung, Яблоко, Lenovo, электроника Huawei изготовляет.

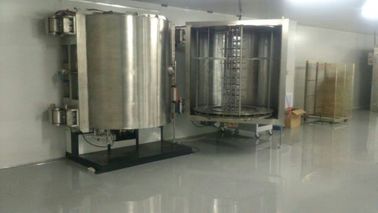

Диаметр 1600mm размера камеры и высота 1600mm могут приспособить разнообразие продукты.
EMI защищая свойства фильма
1) Толщина фильма: 1,5 | 3 микрона зависят от требования.

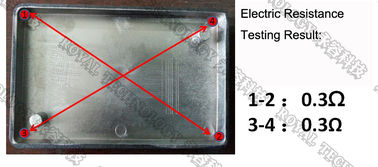

2) Сопротивление фильма: (ом) лучший чем 0.5Ω
3) Прилипание: лента 3M810 > 5B
EMI защищая процесс покрытия фильма
4) DC брызгая нержавеющая сталь
5) Медное низложение термальным испарением
6) DC брызгая нержавеющая сталь, полное покрытие на слое фильма Cu.
Electro магнитное взаимодействие защищая Metalizer отличает
1) структура 2-door и быстрая скорость откачки для высокой урожайности
2) работая дружелюбная панель экрана касания с управлением PLC
3)Дизайн программного обеспечения гуманности дружелюбные для стабилизированной продукции и высококачественный.
4) Высокая норма использования цели брызгать обеспечить низкую цену производства.
5) Хорошее единообразие & превосходное прилипание
6) Предварительная идея проекта для лучшего представления для увеличения эффективности продукции и квалифицированного тарифа.
7) Прибор источника иона для чистки плазмы и поверхностной обработки деятельности для того чтобы улучшить прилипание.
PVD вакуумируют металлизировать преимущества:
Финиши депозированы используя экологически дружелюбный зеленый процесс, загрязнение свободное;
Высокая эффективность и превосходное единообразие.
Высокообъемная продукция, низкая цена, идеальное решение для требования массового производства.
Представление покрытия EMI
Материал для покрытий: Ni, Cr, Cu, материалы нержавеющей стали.
Толщина фильма: 1,5 | 3 микрона зависят от требования.
Сопротивление фильма: (ом) лучший чем 0.5Ω
Прилипание: лента 3M810 > 5B
Тип:
Технические данные:
1. Окончательное давление вакуума: лучший чем торр. 5.0×10-6.
2. Работая давление вакуума: Торр. 1.0×10-4
3. Нагнетая время простоя: от 1 atm к камере минут 1.0×10-4 Torr≤5 (комнатной температуры, сухого, чистой и пустой)
4. Металлизировать материал (испарение): Нержавеющая сталь, медь
5. Работая модель: Вполне автоматически /Semi-Auto/ вручную
Лакировочная машина вакуума содержит ключевую завершенный систему перечисленную ниже:
1. Камера вакуума
1,1 размер: Внутренний диаметр 1600mm
Внутренняя высота: 1600mm
Полезная высота: 1265mm
Полная высота: 1420mm
1,2 материалы: Камера вакуума SUS304
Дверь и фланцы SUS304
Камера усиливает структуру: Слабая сталь SS41, с покрашенным заканчивая поверхностным покрытием.
Сталь шасси SS41 камеры слабая с покрашенным заканчивая поверхностным покрытием.
Экран брызгать и испарения 1,3: SUS304
1,4 окно взгляда: на дверях камеры
1,5 клапан сброса давления камеры вакуума (включая звукоглушитель)
1,6 дверь: SUS304 материальная высота диаметра 1600mm внутренняя: 1600mm
1,7 вынуждающая система низложения: Центральное управляя максимальное 1400mm*1265mm
1,8 управляя мотор: 1/2HP
1,9 сила испарения: 1 набор/дверь
DC брызгая сила: 1 набор
Брызгать размер катода: 125*1400mm
2. Насосная система вакуума Rouhging
2,1 масло загерметизировало роторный вакуумный насос лопасти - Leybold
a: Скорость откачки: ³ /hr 640 m
2,2 корни нагнетают - Leybold
a: Скорость откачки: ³ /hr 4400 m
2,3 клапан вакуума обдирки: пневматическая модель
2,4 вакуум пуская линию по трубам: 6" & 8" материал SUS304
2,5 клапан сброса давления вакуума: 3/8" электромагнитная модель
3. Насосная система глубокого вакуума
3,1 насос диффузии масла: RTDP-36
a. Скорость откачки: 40000L/S
b. Окончательное давление вакуума: лучше чем 10до 7 торр.
c. Нагревая сила: 3Phase, 21KW.
d. Потребление нефти: 9 литров
3,2 охлаждаемая ловушка: 36", водяное охлаждение против потока масла назад
3,3 клапан глубокого вакуума: пневматический
3,4 Передняя часть-линия клапан: пневматический
4. Электрическая система контроля и деятельности
4,1 основная цепь: переключатель выключателя Никак-взрывателя, электромагнитный переключатель,
Тип C/T последовательно
4,2 сила испарения
4,3 система управления испарения
4,4 брызгать сила, модель DC
4,5 система управления: Автомобиль экрана PLC +Touch/вручную
4,6 система деятельности: Экран + дисплей касания
4,7 система давления вакуума измеряя
Датчик вакуума: Набор центра 2 до 1 Leybold
Датчик полного диапасона: 760 торр. | 10до 7 торр. – 1 набор
4,8 аварийная система:
Обжатое воздушное давление ниже: звук сигнала тревоги
Подача охлажденной воды ниже: звук сигнала тревоги
Mis-деятельность: звук сигнала тревоги
4,9 индикатор силовой нагрузки: Индикатор напряжения тока и индикатор нагрузки настоящий
5. Подсистема
5,1 обжатая воздухом система управления клапана
5,2 охлаждая система водообеспечения: Система клапана трубы и переключателя подачи воды
5,3 Polycold (- 120~-145℃) Cryopump – 1 набор
Модель: MaxCool- 2500L
Максимальная нагрузка:: 2500W
Скорость откачки: 14000L/S.
6. Система низложения
6,1 брызгать источник
a. Брызгающ цель» набор 125mm*1400mm* 12~14mm до 1
b. Шторка – 1 набор
c. Массовый регулятор потока: Газ Ar – 1 набор
d. Брызгать электропитание: DC 60KW – 1 набор
6,2 источники испарения
a. Источники испарения вольфрама
b. Электропитание испарения: 20kVA
c. Прибор и электропитание источника иона
Обжатый воздух: 5~8kg/cm2
Охлажденная вода: Вод-в температуре: 20~25℃, 200 литров/минута,
Вод-в давлении: 2~3 kg/cm2
Сила: 3 участок 380V 50Hz (60Hz), 160kVA
Район установки: (L*W*H) 6500*5500*2700mm
Вытыхание: Сброс для механических насосов
Мы стремились конструировать и начать самые соответствующие покрывая процессы для различных частей 3D, которые соотвествуют наши продукции клиента. Так мы обеспечиваем полные покрывая решения для покрытия EMI.
Если подгонянная покрывая система необходима, то пожалуйста делите ваши мысли и идеи с нашей командой и представить ваши технические характеристики изделия, мы будем работать совместно для того чтобы сортировать вне самые лучшие решения.
Обслуживание EMI покрывая доступно, лакировочная машина EMI
Пожалуйста свяжитесь мы для больше спецификаций, королевская технология удостаивает для того чтобы обеспечить вам полные покрывая решения.
