Метал украшение МФ графита брызгая завод покрытия вакуума низложения системы/графита ПВД

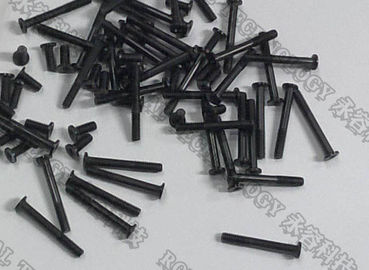

Украшение МФ графита металла брызгая система интегрированная множественная машина источников низложения к общему графиту, черноте двигателя, голубым украшениям етк. цвета на частях металла, объектах нержавеющей стали. Особенно использованный для продуктов класса верхнего сегмента роскошных полюбите: электроника: умный телефон, камера, ноутбук, гольф, ложка, вилки, нож, ручка двери, фаусец; ювелирные изделия колец пальца, ожерелья, серег, браслетов етк.
Украшение МФ графита металла брызгая система имеет множественные источники низложения:
Управляемые источники дуги круга для испарения твердой цели металла;
Унблансед 2 пары МФ брызгающ катоды для низложения слоя тонкого фильма графита;
Косое электропитание для бомбоардмент иона для того чтобы сформировать зону плазмы для пре-обработки;
Блок источника иона анода линейный (для опционного) обработка ПАКВД и ПЭКВД;
Крйопумп (Полыколд) для конденсации воды молекулярной (для опционного)
Что МФ брызгает?
Сравненный с ДК и РФ брызгая, брызгать Средний-частоты стал главным тонким фильмом брызгая метод для массового производства покрытия, особенно для низложения фильма диэлектрических и непроводящих покрытий фильма на поверхностях как оптически покрытия, панели солнечных батарей, множественные слои, фильм етк композиционного материала.
Оно заменяет брызгать РФ должный к нему работал с КГц а не МХз для гораздо быстрее тарифа низложения и также может избежать отравления цели во время составного низложения тонкого фильма как ДК.
МФ брызгая цели всегда существовал с 2-наборами. 2 катода использованы с течением АК переключенным взад и вперед между ими что очищает поверхность цели с каждым реверсированием для уменьшения строения обязанности вверх на диелектрикс это водит к образовывать дугу который может извергать капельки в плазму и предотвратить равномерный рост тонкого фильма--- что чего мы вызвали Целью Отравлением.
МФ брызгая системная производительность
1. Окончательное давление вакуума: улучшайте чем торр. 5.0×10-6.
2. Работая давление вакуума: Торр. 1.0×10-4.
3. Время Пумпиндаун: от 1 атм к 1.0×10-4 Торр≤ 3 минуты (комнатная температура, сухая, очищает и опорожняет камеру)
4. Металлизировать материал (брызгая + испарение дуги): Ни, Ку, Аг, Ау, ти, Зр, Кр, олово, ТиК, ТиАлН, КрН, КрК, етк.
5. Работая модель: Полное автоматически /Semi-Auto/ вручную

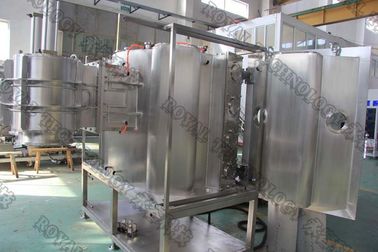

МФ брызгая структура системы
Лакировочная машина вакуума содержит систему ключа завершенный перечисленную ниже:
1. Камера вакуума
2. Насосная система вакуума Роухгинг (пакет насоса предварительной откачки)
3. Система вачуумного насоса глубокого вакуума (магнитно насос подвеса молекулярный)
4. Электрическая система контроля и деятельности
5. Система объекта Ауксилярры (подсистема)
6. Система низложения: МФ брызгая катод, электропитание МФ, косой источник иона электропитания для опционного
Украшение МФ графита металла брызгая размеры системы:
Размер камеры внутренний: Дя 1200 мм | 1600мм
Высота камеры внутренняя: 1250мм | 1300мм
Подгонянные размеры машины также доступные основанные на отражающем требовании продуктов 3Д.

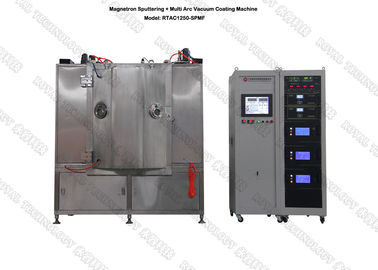

МФ брызгая спецификации системы РТАК1250-СПМФ
| МОДЕЛЬ | РТАК1250-СПМФ | ||||||
| ТЕХНОЛОГИЯ | Магнетрон МФ брызгая + плакировка иона | ||||||
| МАТЕРИАЛ | Нержавеющая сталь (С304) | ||||||
| РАЗМЕР КАМЕРЫ | Φ1250*Х1250мм | ||||||
| ТИП КАМЕРЫ | Цилиндр, вертикаль, 1 дверь | ||||||
| БРЫЗГАТЬ СИСТЕМА | Исключительно дизайн для тонкого черного низложения фильма | ||||||
| МАТЕРИАЛ НИЗЛОЖЕНИЯ | Алюминий, серебр, медь, Kроме, нержавеющая сталь, Никель |
||||||
| ИСТОЧНИК НИЗЛОЖЕНИЯ | 2 набора брызгать МФ цилиндрический целится + 8 управляли катодными источниками дуги + источником иона для опционного | ||||||
| ГАЗ | МФК 4 пути, Ар, Н2, О2ий, К2Х2 | ||||||
| КОНТРОЛЬ | ПЛК (Программабле регулятор логики) + | ||||||
| НАСОСНАЯ СИСТЕМА | СВ300Б - 1 набор (Лейболд) | ||||||
| ВАУ1001 - 1 устанавливает (Лейболд) | |||||||
| D60T- 1 набор (Лейболд) | |||||||
| Насосы Турбо молекулярные: 2* Ф-400/3500 | |||||||
| ПРЕ-ОБРАБОТКА | Косое электропитание: КВ 1*36 | ||||||
| СИСТЕМА БЕЗОПАСНОСТИ | Многочисленные блокировки безопасности для защиты операторов | ||||||
| ОХЛАЖДАТЬ | Холодная вода | ||||||
| СИЛА ЭЛЕКТРИЧЕСКАЯ | 480В/3 фасес/60ХЗ (США уступчивые) | ||||||
| 460В/3 фасес/50ХЗ (Азия уступчивая) | |||||||
| 380В/3 фасес/50ХЗ (ЭУ-КЭ уступчивое) | |||||||
| СЛЕД НОГИ | Л3000*В3000*Х2000мм | ||||||
| ПОЛНЫЙ ВЕС | 7,0 т | ||||||
| СЛЕД НОГИ | (Л*В*Х) 5000*4000 *4000 ММ | ||||||
| ВРЕМЯ ЦИКЛА | 30~40 минут (в зависимости от материала субстрата, геометрия и условия окружающей среды субстрата) |
||||||
| СИЛА МАКСИМАЛЬНАЯ. | 155 КВ | ||||||
|
СРЕДНЯЯ МОЩНОСТЬ ПОТРЕБЛЕНИЕ (ПРИБЛИЗИТЕЛЬНО) |
75 КВ |
Пожалуйста свяжитесь мы для больше спецификаций, королевская технология удостаивает для того чтобы обеспечить вам полные решения покрытия.
