Вакуум Кр машины распыления магнетрона Ни Пвд стабилизированный металлизируя систему

1 комплект
MOQ
negotiable
цена
Вакуум Кр машины распыления магнетрона Ни Пвд стабилизированный металлизируя систему
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Магнетрон брызгая катод: Катоды плоскостных или цилиндра
Модель силы: DC, MF
Источники отложений: катодная дуга, магнетрон брызгает
Чистка плазмы: Пульсированная косая бомбардировка плазмы
Источник иона: Линейный тип слоя анода
Преимущества: гибкий, стабилизированный, унифицированный, высококачественный и repeatable
Расположение завода: город Шанхай, Китай
Всемирная служба: Польша - Европа; Иран — Западная Азия и Ближний Восток, Турция, Индия, Мексика — Южная Америка
Служба обучения: Эксплуатация машины, техническое обслуживание, процесс нанесения покрытия Рецепты, программа
Гарантия: Ограниченная гарантия 1 год бесплатно, весь срок службы машины
ОЕМ и ОДМ: доступны, мы поддерживаем индивидуальный дизайн и изготовление
Высокий свет:

Машина для магнетронного напыления Ni Pvd

,

Система вакуумной металлизации Cr

,

Машина для вакуумного магнетронного напыления

Основная информация
Место происхождения: Сделано в Китае
Фирменное наименование: ROYAL
Сертификация: CE by TUV
Номер модели: РТАК1215-СП
Оплата и доставка Условия
Упаковывая детали: Экспортируйте стандарт, быть упакованным в новых делах/коробках, соответствующих для международных о
Время доставки: 12~16 недель
Поставка способности: 6 комплектов в месяц
Характер продукции



Завод по нанесению покрытий Ni PVD, система вакуумной металлизации Cr, оборудование для вакуумного покрытия Sn / Ag, завод по меднению

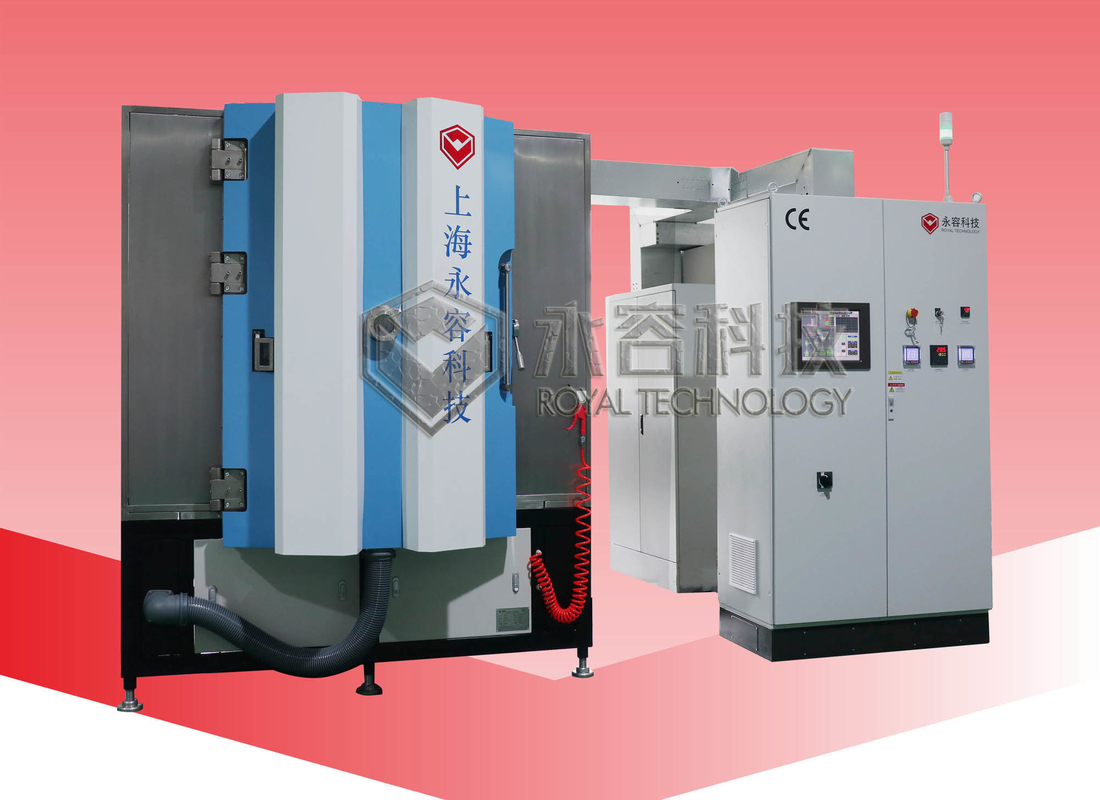

Вакуум Кр машины распыления магнетрона Ни Пвд стабилизированный металлизируя систему 0



Структура оборудования:



Установка RTAC1215-SP представляет собой восьмиконтурную установку, состоящую из вакуумных насосов, вакуумной камеры, в которой установлены 8 дуговых катодов, 1 линейный источник ионов, 2 комплекта катодов для распыления постоянным током и 1 пара катодов для распыления MF.Источник ионов, распыляющие катоды, установленные фланцы, являются стационарными, которые можно гибко заменять в зависимости от требований процесса нанесения покрытия.



Приложения:



1. Индустрия DPC для керамических уплотнительных деталей, процесс DPC, система напыления меди PVD, светодиодные керамические чипы с медным покрытием, Al2О3, Керамические печатные платы AlN, Пластины Al2O3 на светодиодах, Полупроводник



2. Металлические пленки серебра, никеля, хрома, золота, алюминия, In, Sn и т. Д., TiN, TiAlN, TiC, TiO, CrC, CrCN, CrN и т. Д.



Преимущества:



1. Экономичное производство

2. Гуманизация рабочего места (эргономичный дизайн рабочего места, минимизация пространства, шума и опасности несчастного случая)

3. Высокое качество урожая.

4. Сильная адгезия с мощным устройством нагрева и очисткой источника плазмы;

5. Компактный дизайн и легкий доступ для модернизации и технического обслуживания.

6. Полная автоматизация, ПЛК+сенсорный экран, система управления одним касанием.

7. Высокая эффективность при меньшем энергопотреблении, макс.50% экономия производственных затрат.





Технические характеристики:



  • Производительность

1. Предельное вакуумметрическое давление: лучше 9,0*10-5Па;

  • Базовое давление вакуума: 3,0*10-2Па

3. Время откачки: от атм до 1,0×10-3Pa≤15 минут (комнатная температура, сухая, чистая и пустая камера)

4. Источник осаждения: Магнетронные распыляющие катоды Gencoa, управляемые дуговые катоды, ионный источник

5. Операционная модель: полностью автоматический/полуавтоматический/ручной

6. Нагрев: от комнатной температуры до макс.500 ℃,

9. Источник ионов для процессов PECVD и PA PVD.

  • Структура

Вакуумная лакировальная машина содержит ключевую завершенную систему, указанную ниже:

1. Вакуумная камера
1.1 Размер: внутренний диаметр: 1200 мм

Внутренняя высота: 1500 мм

1.2 Материал: вакуумная камера SUS304

Дверь и фланцы SUS304

Структура усиления камеры: мягкая сталь SS41 с окрашенной отделкой поверхности.

Шасси камеры из мягкой стали SS41 с окрашенной отделкой поверхности.

1.3 Камера защиты: SUS304

1.4 Смотровое окно: 2 на двери

1.5 Вентиляционный клапан вакуумной камеры (включая глушитель)

1.6 Дверь: материал SUS304

2. Система черновой вакуумной откачки:
Масляный пластинчато-роторный вакуумный насос + удерживающий насос

  • Высоковакуумная насосная система:

Молекулярный насос с магнитной подвеской - 2 комплекта

4. Электрическая система управления и эксплуатации- PLC+ Touch ScreenОперационная система:

Поставщики:

ПЛК: Mitsubishi + сенсорный экран (Сделано в Китае)

Электронные компоненты: SCHNEIDER, OMRON.

Система защиты безопасности:Многочисленные блокировки безопасности для защиты операторов и оборудования (вода, текущий газ, температура и т. д.)

Система процессов нанесения покрытий: Автоматизация и управление процессами.

4.1 Основная цепь: выключатель без предохранителя, электромагнитный выключатель, последовательно включенный C/T.

4.2 Источник питания: мощность распыления постоянного/многочастотного тока + мощность дуги постоянного тока + источник питания смещения

4.3 Система контроля отложений

4.4 Операционная система: сенсорный экран + ПЛК, управление рецептами и регистрация данных, автоматическое отключение, автоматическая эвакуация, автоматическое покрытие

4.5 Измерительная система

Вакуумметр: Вакуумметр: Пирани + Пеннинг манометр + Полнодиапазонный вакуумметр -- Европейский бренд

Устройство измерения температуры: Термопара
MFC: регулятор массового расхода (4 направления),

4.6 Система сигнализации: давление сжатого воздуха, поток охлаждающей воды, неправильная работа

4.7 Индикатор силовой нагрузки: индикатор напряжения и индикатор тока нагрузки



5.Система осаждения

5.1 Источник осаждения: распыляющие катоды + дуговые источники + ионный источник

5.2 Материал для осаждения: медь, алюминий, хром, серебро, золото, нержавеющая сталь, титан и т. д.

6.Подсистема

6.1 Система управления клапаном сжатого воздуха

6.2 Система водяного охлаждения: водопроводная труба и система переключающих клапанов



  • Рабочая обстановка

Сжатый воздух: 5~8кг/см2

Охлаждающая вода: Температура воды на входе: 20~25℃, 200 л/мин,
Давление воды: 2~3 кг/см2,



Мощность: 3 фазы 380 В, 50 Гц (60 Гц), 130 кВА, средняя потребляемая мощность: 60 кВт.

Зона установки: (Д*Ш*В) 4400*3200*2950мм

Выхлоп: Вентиляционное отверстие для механических насосов





Пожалуйста, свяжитесь с нами для получения дополнительных спецификаций, Royal Technology поможет вам с комплексными решениями для покрытий.
