| Наименование марки: | ROYAL |
| Номер модели: | РТАС |
| MOQ: | 1 комплект |
| цена: | depends on |
| Условия оплаты: | L / C, T / T |
| Способность к поставкам: | 10 комплектов в месяц |

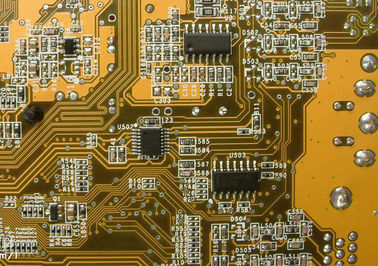

Нанесение проводящей тонкой пленки на печатную плату методом напыления PVD DC, меднение, напыление Au
------ Большая емкость, гибкая конструкция модулей, точное производство.
Технические преимущества:

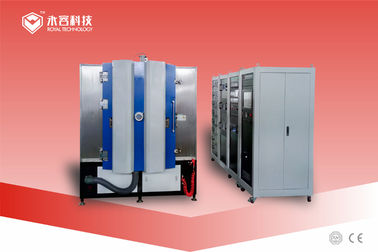

Система напыления DPC-RTAS1215+ является модернизированной версией оригинальной модели ASC1215, новейшая система имеет несколько преимуществ:
Более эффективный процесс:
1. Двустороннее покрытие доступно благодаря конструкции поворотного приспособления.
2. До 8 стандартных планарных катодных фланцев для нескольких источников
3. Большая производительность до 2,2 мкм керамической стружки за цикл.
4. Полная автоматизация, ПЛК+сенсорный экран, система управления одним касанием
Низкая стоимость производства:
1. Оснащен 2 молекулярными насосами с магнитной подвеской, быстрым запуском, бесплатным обслуживанием;
2. Максимальная мощность нагрева;
3. Восьмиугольная форма камеры для оптимального использования пространства, до 8 дуговых источников и 4 распыляющих катода для быстрого нанесения покрытий.

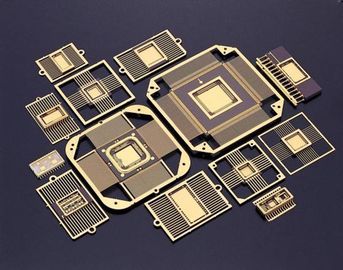

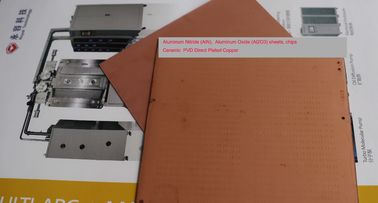

Процесс DPC — прямое нанесение меди — это передовая технология покрытия светодиодов и полупроводников в электронной промышленности.Одним из типичных применений является керамическая излучающая подложка.Осаждение медной проводящей пленки на подложках из оксида алюминия (Al2O3), AlN с помощью технологии вакуумного напыления PVD имеет, прежде всего, одно большое преимущество по сравнению с традиционными методами производства: DBC LTCC HTCC имеют гораздо более низкие производственные затраты.
Команда Royal Technology сотрудничала с нашим клиентом для разработки процесса DPC, успешно применяя технологию напыления PVD.
Приложения ЦОД:
HBLED
Подложки для солнечных концентраторов
Корпус силовых полупроводников, включая управление автомобильным двигателем
Электроника управления питанием гибридных и электрических автомобилей
Пакеты для РФ
Микроволновые устройства
Технические характеристики
| Описание | ЦОД-РТАС1215+ |
| КамераВысота (мм) | 1500 |
| Диаметр камеры (мм) | φ1200 |
| Распыляющие катоды Монтажный фланец | 4 |
| Монтажный фланец источника ионов | 1 |
| Монтажный фланец дуговых катодов | 8 |
| Сателлиты (мм) | 16 х Φ150 |
| Импульсная мощность смещения (кВт) | 36 |
| Мощность распыления (кВт) | DC36 + MF36 |
| Мощность дуги (кВт) | 8 х 5 |
| Мощность ионного источника (кВт) | 5 |
| Мощность нагрева (кВт) | 36 |
| Эффективная высота покрытия (мм) | 1020 |
| Молекулярный насос с магнитной подвеской | 2 х 3300 л/с |
| Насос Рутса | 1 х 1000 м³/ч |
| Ротационно-лопастной насос | 1 х 300 м³/ч |
| Удерживающий насос | 1 х60 м³/ч |
| Вместимость | 2.2㎡ |
| Площадь установки (Д x Ш x В) мм | 4200*6000*3500 |
ЧМИ + сенсорный экран Операционная система
Пожалуйста, свяжитесь с нами для получения дополнительных спецификаций, Royal Technology имеет честь предоставить вам комплексные решения для покрытий.
